潛水電動機, 潛水泵電動機,潛水電動機的種類

   潛水泵電動機可分為于式潛水電動機、充油式潛水電動機、充水式潛水電動機和屏蔽式潛水電動機。干式潛水電動機即工藝上能夠

大批量生產的普通干式三相異步潛水電動機，常采用橡膠件做靜密封，機械密封為動密封，輸出軸部分一般為l—2道單端面或者雙端面機械密封，嚴

格禁止水進入潛水泵電動機內部，其生產成本最低，電動機效率最高，圖10-2所示即為采用干式電動機的潛水泵，充油式潛水電動機內充滿機械油，有利于

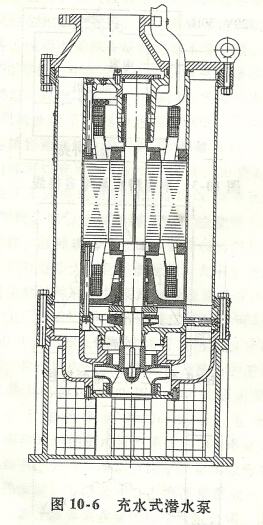

電動機內部熱量散發，一定程度上防止水進入潛水泵電動機內部，但制造成本稍高，效率低于干式電動機。充水式潛水泵電動機繞組由防水電磁線構成，

提在水中也有足夠的絕緣電阻，所以潛水泵電動機內部可以充水或者防銹潤滑液，其潛水泵電動機運行效率更低些，由于電動機定、轉子閏隙的水力摩擦損失

較大，故通常做成細長型，典型結構如圖10一6所示。

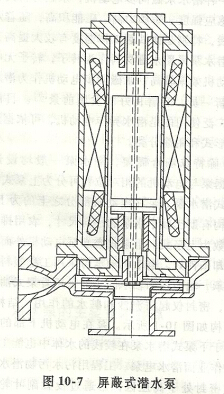

屏蔽式電動機在定子上套一個薄薄的、密封的非磁性屏蔽套，電動機轉子可以浸在水中運轉，其制造成本最高，工藝復雜，且屏蔽套在交變磁場作用下可能

存在附加渦流損失，效率與功率因素相對最低，主要適合無泄堀的化工場合和低噪聲場合，典型結構如圖10—7所示。
